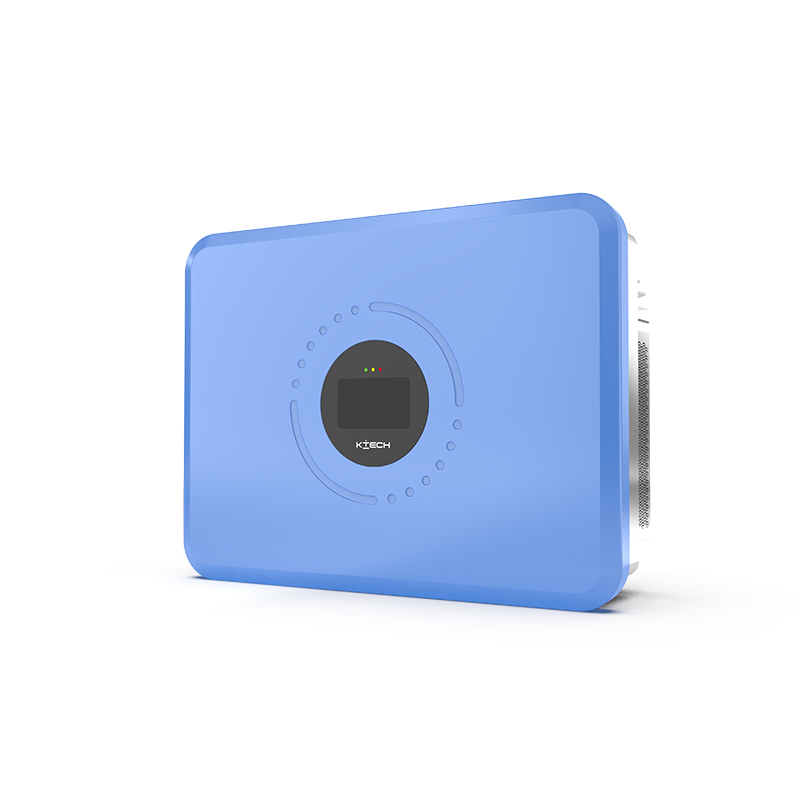

Als de kernbesturingseenheid van het multi-energie-systeem,hybride omvormerIntegreert de interfacecircuits van fotovoltaïsche, batterij en raster om de dynamische stroomverdeling en gecoördineerde werking van de drie te realiseren. De essentie is een elektronisch apparaat met bidirectionele energiestroomcapaciteit. Het integreert grid-verbonden omvormer, off-grid voeding en batterijlaad- en ontlaadfuncties op een enkel hardwareplatform en optimaliseert het pad voor het gebruik van energie op basis van realtime data-acquisitie en algoritmebeslissing.
De basisarchitectuur vanhybride omvormeris gebaseerd op multi-port topologieontwerp. De fotovoltaïsche inputpoort is via een converter op de controller verbonden, de batterijpoort is uitgerust met een bidirectioneel DC-oplaad- en ontlaadcircuit, en de AC-zijde omvat een dual-mode vermogensmodule voor grid-verbonden omvormer en off-grid omvormer. De kern van het besturingssysteem is het bouwen van een uniform vermogensbalansmodel, met de vraagvraag, fotovoltaïsche uitgang en elektriciteitsprijs signalen als invoervariabelen, en de energiestroomrichting van elke poort dynamisch aan te passen.
Fotovoltaïsch vermogen wordt bij voorkeur geleverd aan laden en batterijopslag. Wanneer het licht voldoende is, volgt het MPPT -algoritme de maximale stroomopwekkingsvermogen en wordt de redundante energie opgeslagen in de batterij of teruggevoerd naar het rooster. Wanneer het licht onvoldoende is, roept het systeem batterij -energieopslag op om de laadspleet aan te vullen. De rasterinteractie volgt de vooraf ingestelde strategie, koopt of verkoopt elektriciteit tijdens piek- en vallei-elektriciteitsprijsperioden en is volledig losgekoppeld van het openbare rooster in de off-grid-modus. De besturingslogica moet omgaan met power-fluctuaties op millisecond-niveau.
De hybride omvormermoet ervoor zorgen dat het fotovoltaïsche ingangsspanningsbereik 150-850V omvat onder complexe werkomstandigheden om zich aan te passen aan verschillende stringconfiguraties, en de batterijcompatibiliteit ondersteunt lithiumbatterijen, loodzuur en andere chemische systemen. De harmonische vervorming van de uitgangsspanning wordt binnen 3% geregeld in off-grid-modus om de werking van gevoelige apparatuur te waarborgen. Bovendien kan het gebruik van een combinatie van slimme ventilatoren en koellichamen de impact van het ontwerp van thermisch beheer op langdurige betrouwbaarheid verminderen en de levensduur van condensatoren en halfgeleidercomponenten verlengen.
